Tableau électrique : lire son installation

8 min de lecture
Tableau électrique : lire son installation

Le tableau électrique concentre toute la logique de distribution d’un logement, et pourtant la plupart des occupants ne l’ouvrent que dans le noir, à la lampe de téléphone, en cherchant au hasard la manette qui a bougé. Apprendre à lire un tableau électrique change ce rapport : on comprend quel circuit alimente quoi, pourquoi telle protection a déclenché, ce qui se répare et ce qui doit rester entre les mains d’un professionnel. Cette compétence de lecture ne donne aucun droit à intervenir : elle donne les mots justes pour décrire une anomalie, poser les bonnes questions et vérifier qu’un devis correspond à la réalité de l’installation.

La distinction mérite d’être posée d’entrée. Manœuvrer une manette, remettre un disjoncteur en service, repérer et étiqueter des circuits relèvent de l’usage normal. Ouvrir le capot, toucher un bornier, ajouter un module, modifier un câblage relèvent d’une tout autre catégorie : celle du risque électrique, où l’erreur ne pardonne pas et où l’intervention appartient à un professionnel qualifié. Un tableau reste sous tension en permanence, y compris lorsque tous les disjoncteurs sont abaissés.

Ce que renferme un tableau et comment il s’organise

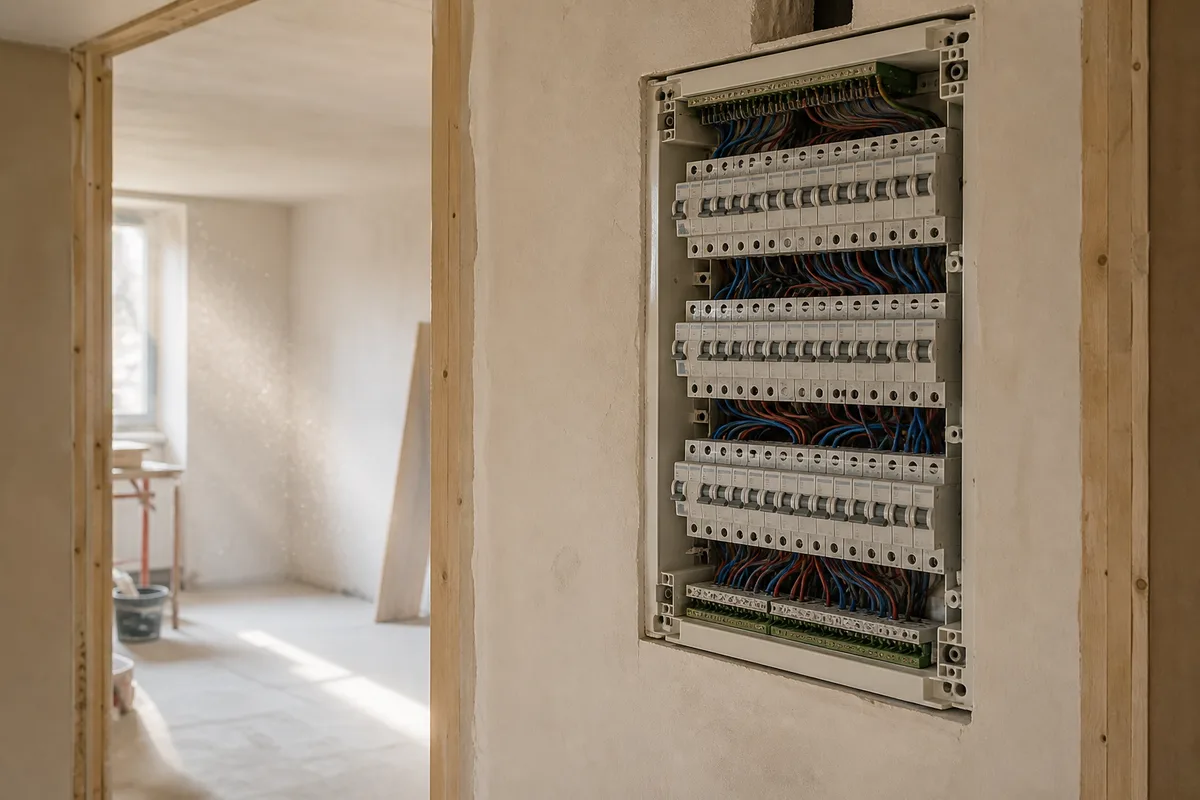

Tableau électrique domestique ouvert montrant plusieurs rangées de disjoncteurs alignés

En amont de tout se trouve l’appareil général de commande et de protection, souvent appelé disjoncteur d’abonné, placé près du compteur. Il coupe l’ensemble du logement et protège le branchement. Le tableau proprement dit vient ensuite, organisé en rangées horizontales appelées rangées ou trames. Chaque rangée démarre par un interrupteur différentiel, suivi d’une série de disjoncteurs divisionnaires alignés à sa droite.

Cette architecture n’a rien d’esthétique, elle traduit une hiérarchie de protection. Le différentiel surveille les fuites de courant vers la terre et protège les personnes. Le disjoncteur divisionnaire surveille l’intensité qui traverse un circuit et protège les conducteurs contre l’échauffement. Deux dangers distincts, deux appareils distincts, montés en cascade. Une installation où seul le disjoncteur d’abonné assure la coupure appartient à une époque révolue et mérite une expertise.

Sous les modules court un peigne d’alimentation, barre de cuivre isolée qui distribue la phase et parfois le neutre à toute la rangée depuis le différentiel. Les conducteurs de chaque circuit arrivent par le bas dans les bornes des disjoncteurs. À part, une barrette collective rassemble les conducteurs vert et jaune : c’est la borne de terre, reliée à la prise de terre du bâtiment. Sa continuité conditionne l’efficacité de toute la protection différentielle.

Un tableau bien conçu conserve enfin une réserve, généralement de l’ordre de 20 % d’emplacements libres, pour accueillir un circuit supplémentaire sans tout remplacer. Cette anticipation prend tout son sens lors d’une extension ou d’un réaménagement, sujet abordé dans le repère sur les cloisons et l’aménagement intérieur.

Lire un tableau électrique rangée par rangée

Le premier réflexe consiste à distinguer les familles de modules. Un interrupteur différentiel possède un bouton de test, une manette large et une indication de sensibilité en milliampères. Un disjoncteur divisionnaire porte un calibre en ampères, inscrit sur sa face. Un disjoncteur différentiel combine les deux fonctions dans un seul module et affiche les deux valeurs. Les modules complémentaires, télérupteur, contacteur jour et nuit, parafoudre, délesteur, se reconnaissent à leur marquage et à leur épaisseur.

La sensibilité de 30 mA constitue la valeur de référence pour la protection des personnes dans le logement. Elle signifie que l’appareil coupe dès qu’une fuite de courant de cet ordre est détectée entre les conducteurs actifs et la terre. Les différentiels se déclinent par ailleurs en plusieurs types selon la nature des courants de défaut qu’ils savent détecter : le type A est requis pour certains circuits générant des composantes continues, notamment ceux qui alimentent une plaque de cuisson ou un lave-linge, tandis que le type AC couvre les usages plus ordinaires.

Type de circuitCalibre habituellement retenuSection de conducteur courante
Éclairage10 A, parfois 16 A1,5 mm²
Prises de courant16 A ou 20 A selon le câblage1,5 mm² ou 2,5 mm²
Lave-linge, lave-vaisselle, four20 A, circuit dédié2,5 mm²
Plaque de cuisson32 A, circuit dédié6 mm²
Chauffe-eau20 A, circuit dédié2,5 mm²

Ces valeurs correspondent à l’usage courant des installations domestiques conformes à la norme NF C 15-100. La règle de fond se retient facilement : le calibre du disjoncteur découle de la section du conducteur, jamais l’inverse. Remplacer une protection par un modèle de calibre supérieur parce qu’elle déclenche revient à supprimer le garde-fou tout en conservant le danger, le conducteur chauffant alors sans que rien ne l’interrompe.

La notion de circuit spécialisé complète la lecture. Certains appareils réclament leur propre ligne, protégée à leur mesure, sans partage avec des prises banalisées. Repérer ces circuits dédiés dans un tableau donne une bonne idée de l’âge et du sérieux de l’installation : leur absence signale souvent un réseau conçu avant la généralisation des équipements électroménagers actuels.

Comprendre un déclenchement sans se mettre en danger

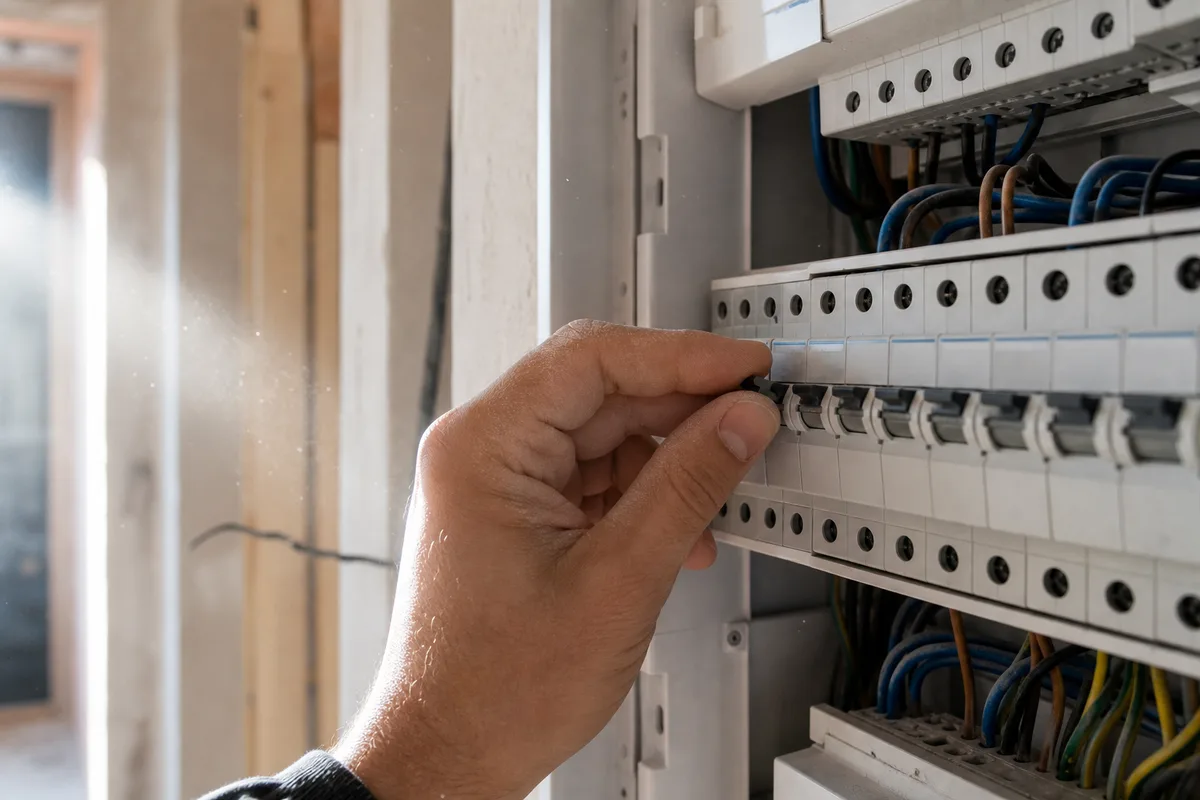

Main manœuvrant la manette d’un disjoncteur divisionnaire sur une rangée repérée par étiquettes

L’appareil qui a coupé raconte déjà la moitié de l’histoire. Un disjoncteur divisionnaire seul a déclenché : le circuit concerné a subi une surintensité ou un court-circuit. Un différentiel a lâché en emportant toute une rangée : une fuite vers la terre s’est produite sur l’un des circuits qu’il protège. Le disjoncteur d’abonné a coupé : la puissance appelée a dépassé celle du contrat, ou un défaut majeur s’est manifesté en amont.

La démarche de recherche reste accessible sans aucun contact avec des pièces sous tension. Abaisser tous les disjoncteurs de la rangée concernée, réarmer le différentiel, puis relever les disjoncteurs un par un en observant lequel provoque à nouveau la coupure. Le circuit fautif se trouve identifié en quelques minutes. Débrancher ensuite tous les appareils de ce circuit permet de distinguer un défaut d’installation d’un appareil défaillant : un lave-linge en fin de vie, une résistance de chauffe-eau percée ou une multiprise humide figurent parmi les coupables les plus fréquents.

La limite est nette. Un différentiel qui refuse de se réarmer, un déclenchement répétitif sans cause identifiable, une odeur de brûlé, un module tiède au toucher, une trace noire sur un bornier, un grésillement : ces situations imposent l’arrêt et l’appel à un professionnel. Avant toute intervention physique sur l’installation, la coupure au disjoncteur général puis la vérification d’absence de tension avec un appareil de mesure adapté constituent le minimum, et ces gestes appartiennent à celui dont c’est le métier. Le tableau reste alimenté en amont même lorsque le général est abaissé, ce qui rend toute improvisation dangereuse.

Repérer, documenter, tenir son installation à jour

Un tableau lisible vaut mieux qu’un tableau récent. Le repérage des circuits, sur des étiquettes claires et durables, permet de couper le bon circuit en quelques secondes le jour où cela compte. La bonne pratique consiste à nommer par le local et l’usage, plutôt que par une abréviation absconse : « prises chambre nord » vaut mieux que « PC3 ». Cette opération ne demande aucun contact avec les parties actives, seulement de la méthode et deux personnes pour tester local par local.

Le schéma unifilaire complète le repérage. Ce document, remis à la réception d’une installation neuve ou d’une mise en conformité, représente l’ensemble des circuits, leurs protections et leurs sections. Le conserver dans une pochette fixée à l’intérieur de la porte du tableau évite de le chercher dix ans plus tard. Toute modification ultérieure doit y être reportée, sans quoi le document devient trompeur.

Élément à vérifier visuellementCe qu’on observeCe que cela suggère
Étiquettes de circuitsAbsentes ou illisiblesRepérage à refaire, sans risque
Différentiel 30 mA en tête de rangéeAbsentExpertise professionnelle nécessaire
Conducteurs apparents hors capotFils accessibles au doigtDanger immédiat, ne pas toucher
Trace sombre ou odeurÉchauffement passéCoupure et appel à un professionnel

Le test périodique du bouton marqué T sur chaque différentiel fait partie des gestes recommandés, à la fréquence indiquée par le fabricant : la manette doit tomber immédiatement. Un appareil qui ne réagit plus a perdu sa fonction de protection sans le signaler, situation d’autant plus sournoise que l’installation continue de fonctionner normalement. Le remplacement relève alors de l’électricien.

Anticiper plutôt que subir

La lecture du tableau prend tout son sens au moment d’un projet. Ajouter une pièce, créer un point de cuisson, installer une borne de recharge ou un radiateur électrique suppose de savoir ce que l’installation supporte déjà. Un tableau saturé, sans emplacement libre et sans réserve de puissance, oriente le chiffrage bien plus que le prix des interrupteurs. Cette évaluation se mène tôt, à l’étape de conception, comme le rappelle le guide sur l’ordre des travaux en rénovation.

La position des équipements dans les pièces obéit par ailleurs à des règles précises, qui influent directement sur le nombre de circuits nécessaires et sur le tracé des gaines. Les repères de hauteur et de nombre de socles sont détaillés dans l’article consacré aux hauteurs de prises et d’interrupteurs. Savoir lire son tableau, connaître ces règles et laisser l’intervention à un professionnel qualifié : le trio résume assez bien la posture raisonnable d’un occupant face à son installation électrique.
